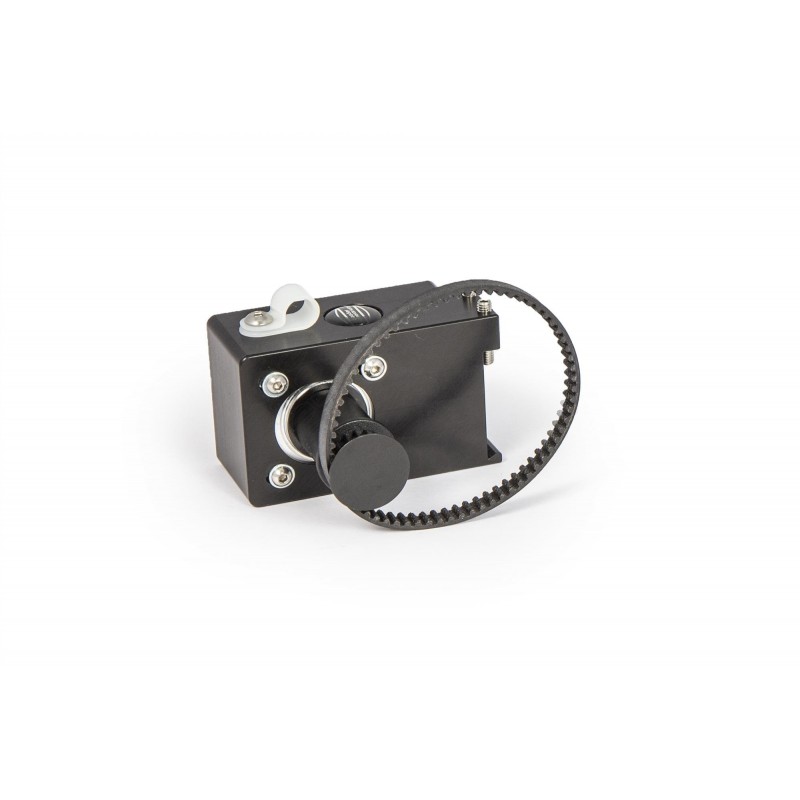

Moteur Steeldrive II pour crémaillère
- Le moteur de mise au point de haute précision pour les charges lourdes (jusqu'à 8 kg), y compris le capteur de température, prend en charge la compensation de température
- Entraînement par courroie crantée sans jeu, adapté à l'entraînement fin de toutes les crémaillères Baader
- Attention : le bloc moteur nécessite un contrôleur Steeldrive II (BA-2957260) . Cependant, un contrôleur peut également être utilisé sur plusieurs moteurs. Il suffit de le connecter au moteur respectif
- Le capteur d'extrémité sans contact (capteur de prise d'origine) permet des courses de référence précises et une approche reproductible des positions absolues stockées, parfait pour les observatoires distants
- Contrôlable via le puissant logiciel SteelGoII ou via le pilote ASCOM, nécessite la raquette de contrôle Steeldrive II (BA-2957260)
Paiement en 1 à 4 fois sans frais
Paiement en 1 à 4 fois sans frais
Chez vous en 24 à 48 heures
Chez vous en 24 à 48 heures
Réalisé dans nos locaux à Vichy
Réalisé dans nos locaux à Vichy
Fiche technique
- Type d'accessoire
- Motorisation / Système Go-To / Raquette
- Motorisation / Raquette
- Kit motorisation
Description
Unité de moteur Steeldrive II adaptée aux porte-oculaires Steeltrack d'ancienne et de nouvelle génération et autres porte-oculaires
Le moteur de mise au point Steeldrive II est conçu pour être contrôlé via le contrôleur Steeldrive II. Si vous souhaitez toujours utiliser le moteur sans contrôleur Steeldrive II, vous trouverez les caractéristiques techniques de connexion à votre propre contrôleur dans nos instructions de service . Un contrôleur peut contrôler un moteur à la fois, mais plusieurs contrôleurs peuvent fonctionner en parallèle sur un PC à l'aide d'un logiciel.
Le moteur est conçu de telle manière que lors de l'utilisation du capteur de prise d'origine, il peut revenir à une position avec la plus grande précision - même si plusieurs kilogrammes sont déplacés sur toute la plage de réglage ! Le bloc moteur comprend une courroie crantée et un câble de connexion de 3 m adaptable sur tous les porte-oculaires Baader Steeltrack® et Diamond Steeltrack®. Un support magnétique imprimé en 3D pour le capteur de référence, qui est fixé au porte-oculaire. Une bague magnétique en métal pour Homing Sensor (Steeldrive II) (BA-2957264,) est disponible séparément pour les porte-oculaires Baader Diamond Steeltrack® .
Le bloc moteur peut être facilement fixé au porte-oculaire approprié à l'aide d'une pince à queue d'aronde. Un porte-oculaire Baader Diamond Steeltrack ® possède déjà la queue d'aronde appropriée de 25 mm. Il en va de même pour les modèles précédents Steeltrack ® classiques en versions 2" ou 3" (queue d'aronde 25 mm ou 27 mm). L'adaptation est également possible pour d'autres porte-oculaires, mais peut nécessiter d'autres adaptateurs, qui seront soit disponibles chez nous à l'avenir, soit que vous devrez fabriquer vous-même.
Contenu de la livraison :
- Unité moteur Steeldrive II (SD II) pour porte-oculaires Steeltrack ® (OAZ)
- Câble CAT 7 (3 m) pour connecter l'unité de contrôle
- Courroie d'entraînement SD II pour Steeltrack ® OAZ
- Capteur de température avec connexion jack. Peut être utilisé sur l'unité de moteur SD II ou sur le contrôleur SD II
- Support magnétique pour capteur de prise d'origine - adapté pour Diamond Steeltrack ® et porte-oculaires similaires, y compris vis de fixation
- Clé Allen (2 mm) 7. Bandes velcro (attaches de câble) pour la fixation du câble anti-traction
- Pilote ASCOM et logiciel SteelGo (fournis en téléchargement)
Disponible en option :
- Capteur de température Steeldrive II supplémentaire avec câble (#2957263 , 21 € )
- Bague magnétique en métal pour capteur de référence (Steeldrive II) (#2957264 , 73 € ) – convient aux porte-oculaires Baader Diamond Steeltrack ® }
- Câble adaptateur prise mini DIN / RCA pour connexion aux coussins chauffants (Steeldrive II) (#2957262 , 29 € ) pour le raccordement des coussins chauffants (chauffe-bouchons de rosée)
Pour des accessoires supplémentaires, tels que des kits de connexion mécaniques pour le montage de l'unité de moteur SD-II sur d'autres porte-oculaires, veuillez visiter www.baader-planetarium.com/bds
Caractéristiques:
- Mise au point de haute précision de charges lourdes
Le moteur pas à pas à couple élevé est relié directement à la mise au point via une courroie crantée. Cela élimine le jeu qui serait causé par un engrenage de transmission. Le SteelDrive peut déplacer rapidement et avec précision des charges jusqu'à 8 kg. La résolution de pas est d'environ 2,5 microns.
- Fonctionnement intuitif (le bloc moteur nécessite un contrôleur Steeldrive II (BA-2957260)
Le fonctionnement manuel intuitif permet de trouver rapidement la mise au point et d'enregistrer la position de mise au point. Plusieurs modes de déplacement sont utilisés pour cela :
En mode normal , le focuser se déplace tant qu'une touche de direction est enfoncée.
En mode jogging, une distance paramétrable à l'aide du logiciel SteelGo est parcourue à chaque frappe (par exemple 0,1 mm).
En mode pas à pas , le plus petit incrément possible (environ 2,5 micromètres) est exécuté pour chaque frappe.
La configuration des limites, l'enregistrement et la réinitialisation d'une position connue ainsi que la (dés)activation de la compensation de température sont également possibles avec la télécommande. Le rétroéclairage du clavier et la luminosité des LED d'état peuvent être atténués.
- Capteur de prise d'origine sans contact
Le bloc moteur SteelDrive est équipé d'un capteur de prise d'origine sans contact (sans usure). Le capteur est activé par un aimant qui peut être attaché à la partie mobile du porte-oculaire. Il permet d'atteindre avec précision les positions mémorisées et sert également de référence pour la butée mécanique. La livraison comprend un support simple pour l'aimant, qui est fixé au porte-oculaire. Une bague magnétique en métal pour capteur de prise de référence (Steeldrive II) (BA-2957264) est disponible séparément pour la mise au point Baader Diamond Steeltrack® .
Cependant, le SteelDrive peut également être utilisé sans capteur de prise d'origine, car la position absolue est enregistrée à tout moment dans la mémoire interne non volatile. Même en cas de panne de courant, la position absolue est maintenue tant que la mise au point n'est pas déplacée à la main.
- Compensation de température
Deux capteurs de température numériques peuvent être utilisés simultanément. Un chacun peut être connecté au moteur et à l'unité de commande. Un capteur peut être sélectionné pour la compensation automatique de la température ou la température moyenne des deux capteurs peut être utilisée. De cette manière, la compensation peut être adaptée aux conditions locales (par exemple, mesure à l'extérieur et à l'intérieur du télescope). Le facteur de compensation de température est calculé avec le logiciel SteelGO et peut être enregistré localement dans l'unité de contrôle SteelDrive. La période de compensation et le seuil delta-T peuvent également être ajustés. La compensation de température peut également être utilisée en mode autonome (sans ordinateur connecté).
- Sortie PWM 12V/1A (contrôlable par PID)
Le SteelDrive a une sortie PWM 12V/1A. Il peut être utilisé avec le câble adaptateur disponible en option pour le contrôleur Steeldrive II Port AUX vers câble adaptateur mini DIN / prise cinch pour la connexion aux coussins chauffants (Steeldrive II) (BA-2957262) jusqu'à 10W peuvent être utilisés. La puissance peut soit être réglée dans le logiciel SteelGO, soit une température cible peut être maintenue en connexion avec l'un des capteurs de température. Cela évite une entrée de chaleur inutile dans le télescope en chauffant le capuchon de rosée juste au-dessus du point de rosée. Non seulement la température des bouchons de rosée peut être régulée, mais également le contrôle de température de haute précision (+/-0,1 °C) des filtres optiques ou similaires est possible.
- Toutes les pièces sont fabriquées en Allemagne
Toutes les pièces mécaniques sont fraisées CNC en interne à partir d'aluminium. Les cartes électroniques ont également été entièrement développées et fabriquées en Allemagne. Seuls des composants électroniques de haute qualité sont utilisés. Les cartes de circuits électroniques sont en outre recouvertes d'un revêtement protecteur.
- Faible consommation d'énergie
Le courant du moteur est automatiquement réduit lorsqu'il est inactif. Le SteelDrive II consomme alors environ 0,7 watts
